CONSTRUCCION DE LAS COLUMNAS

Las columnas van a ir sujetas a una estructura análoga a la que van instalados los pedales. Esta estructura tambien será soporte de los asientos, pedestal y palancas.

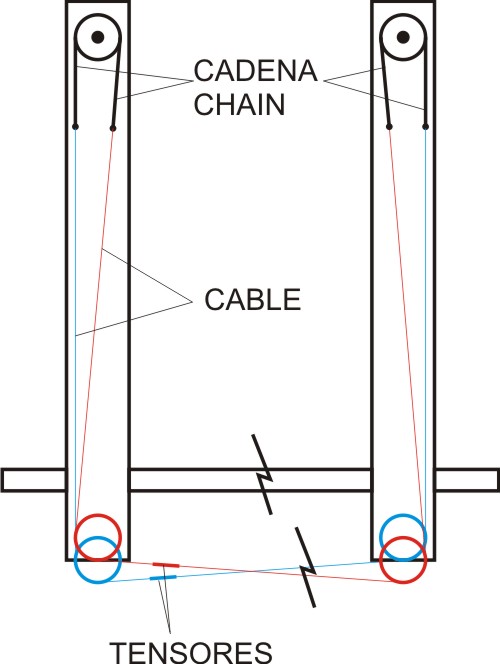

La idea es montar un sistema de cadenas, cables y poleas como el de la figura:

Consta de unos tramos de cadena alrededor del eje de giro de los mandos de vuelo, unidos a unos tramos de cable de forma que se transmita el movimiento de un lado al otro. Para evitar holguras, se usan dos tensores, uno a cada lado de los tramos de cadena.

Puesto que con las herramientas de que dispongo me es imposible fabricar esto, he acudido a un taller de calderería de la zona.

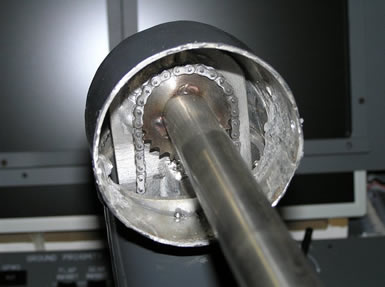

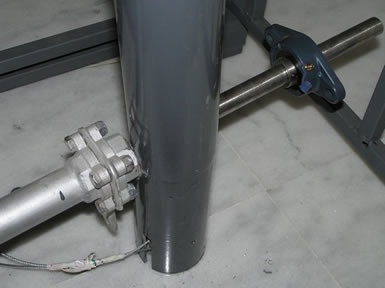

Aquí vemos el detalle de la polea interior y de la parte inferior de cada columna:

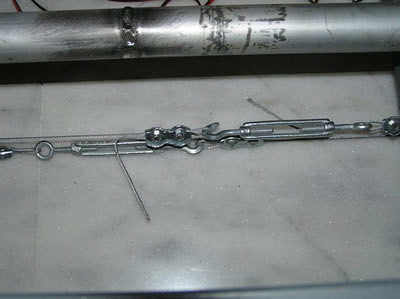

Los tensores para ajustar la holgura de los cables:

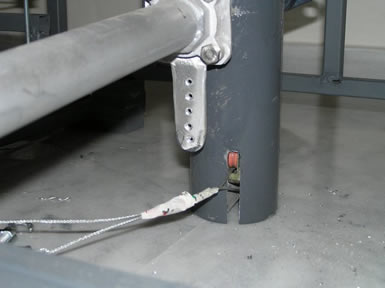

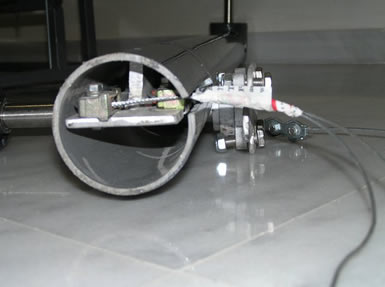

Un detalle de la parte inferior, donde se ve la salida de los cables y la pieza donde engancharan los muelles:

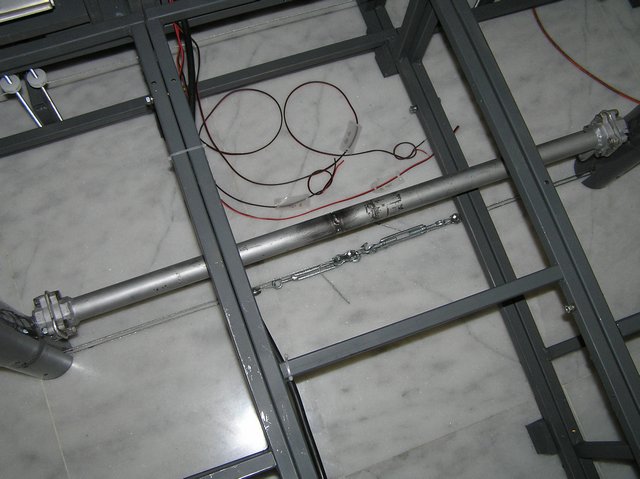

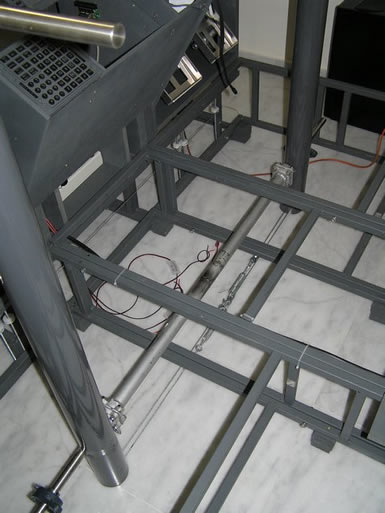

La barra transversal que hace moverse a las palancas a la vez:

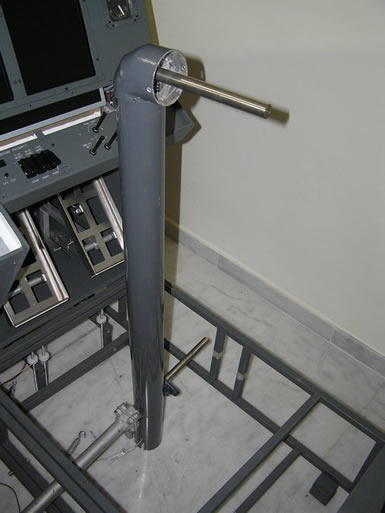

El conjunto premontado es este (falta fijar su posición a la estructura metálica y a la altura apropiada):

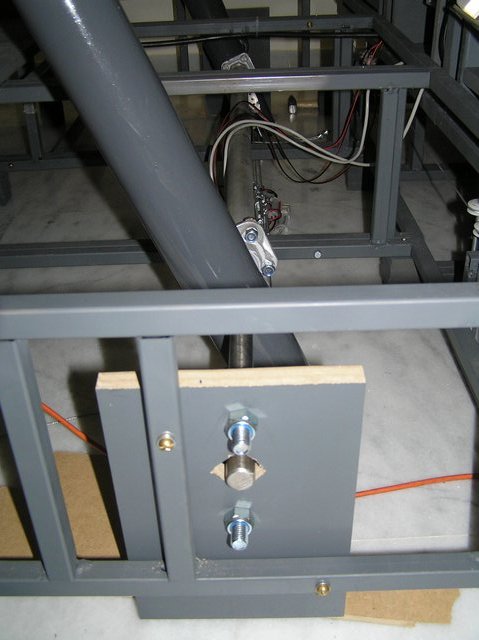

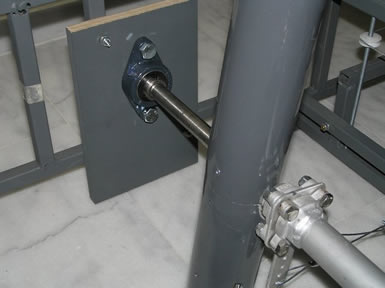

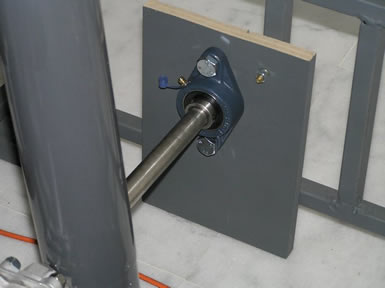

Para fijar las columnas a la estructura, antes debo poner el asiento en su lugar, para ver la altura y la distancia a la que deben estar las columnas. Para fijar las palancas a la estructura, los rodamientos van fijados a una tabla de madera, y esta tabla a la estructura metálica:

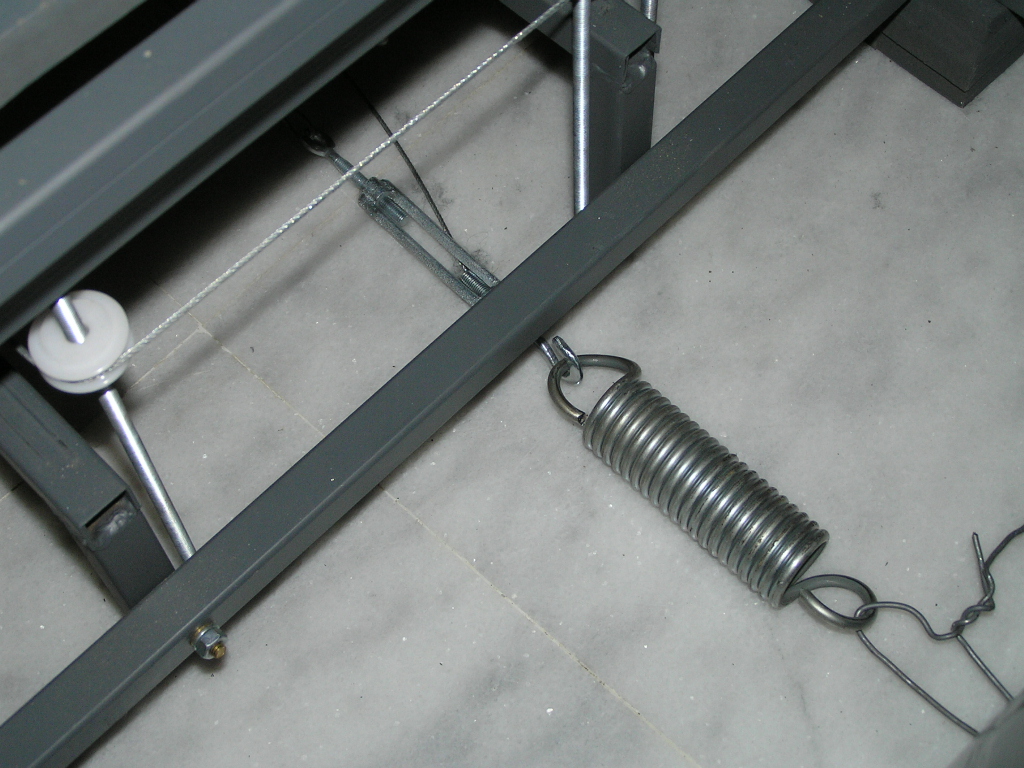

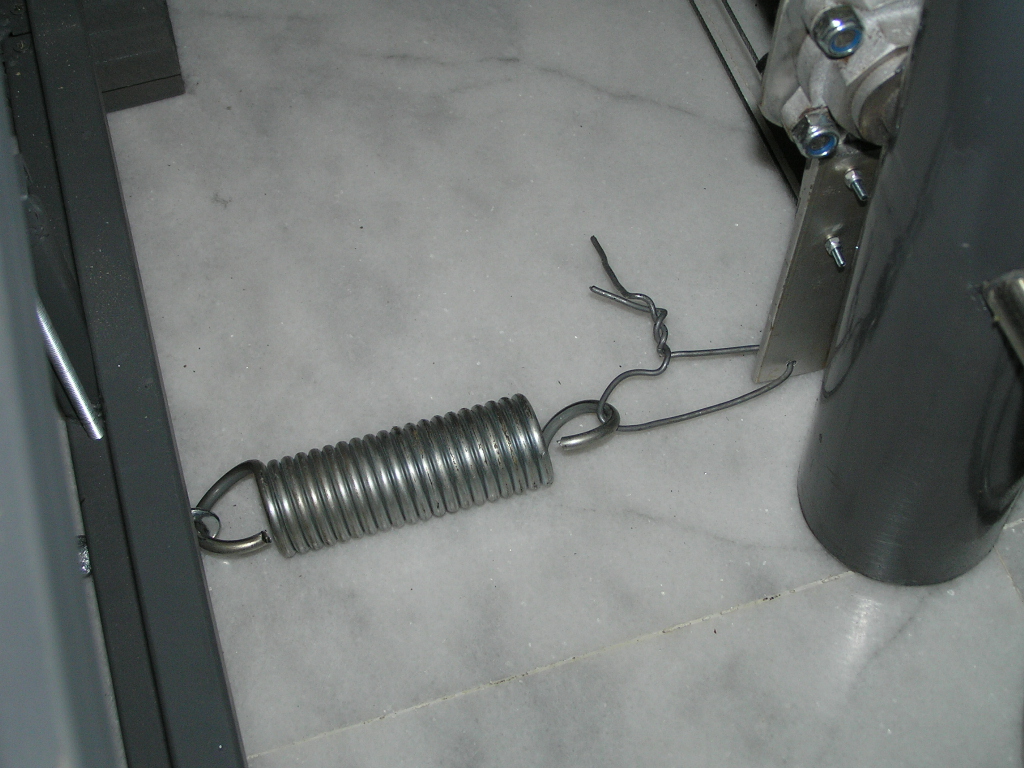

Una vez fijadas las columnas a la estructura, coloco los muelles (uno para cada sentido de giro) de forma que en la posición neutra, ninguno de ellos está en tensión. Esto lo hago ajustando los tensores. Cuando se tira de la palanca, el muelle correspodiente se tensa, mientras que el otro no actúa (se queda flojo), y viceversa.



Ultima edición: 06.06.2010
